一. 項目背景

USB數據采集卡可以直接插入計算機的USB接口中，無需額外的硬件，使用起來非常方便。同時，其體積小巧，攜帶方便。當需要采集高速信號時，USB傳輸速率達不夠，只有在有限點采樣模式下USB勉強可以滿足要求；如果使用PXIe總線，則需購買機箱及控制器配套使用，這種方案穩定性好，滿足了要求，但是大大增加了成本；也可使用PCIe采集卡搭配工控機使用，這種方案也需增加設備，并且占用空間。因此，本文針對上述提出一種采用雷電接口傳輸數據的方案，需要帶有雷電接口的電腦設備，使用PCIe采集卡搭配PCIe擴展箱進行采集數據，實現高速信號的傳輸，能夠有效節約成本。

二. 解決方案

雷電接口：Intel發布了宣傳已久的Light Peak技術，并定名為“Thunderbolt”，“雷靂”接口，一般俗稱雷電接口。Thunderbolt連接技術融合了PCI Express數據傳輸技術和DisplayPort顯示技術，可以同時對數據和視頻信號進行傳輸，并且每條通道都提供雙向10Gbps帶寬，最新的雷靂4達到40Gbps。

雷電接口通?？梢蕴峁└叩臄?shù)據傳輸速率，達到40 Gbps或更高，而USB 3.2 Gen 2x2最高只能達到20 Gbps。這意味著在需要處理大量數據或進行高清視頻等任務時，雷電接口可以提供更好的性能和響應速度。

三. 涉及產品

將PCIe8916M采集卡安裝在Highpoint火箭RS6661A Thunderbolt雷電3 PCIe3.0x16 PCI-E擴展箱內，使用連接線將電腦上的雷電接口與PCIe擴展箱連接，構成PCIe測控系統進行采集數據。

系統所需硬件如下所示：

1.PCIe8916M采集卡；

2.雷電3 PCIe3.0x16 PCI-E擴展箱；

3.帶雷電接口的電腦。

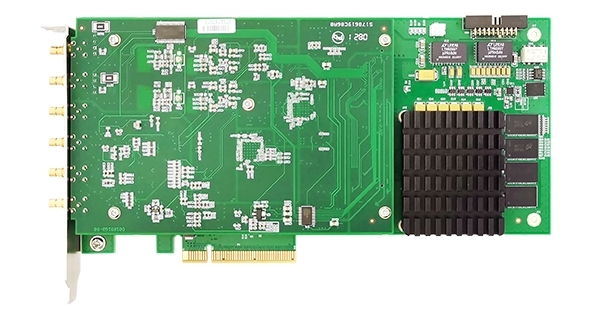

圖1 PCIe8916M采集卡

PCIe8916M采集卡技術參數如下：

AD：單端2路同步,每路250MS/s 16位,板載2GBB內存,量程±5V、±1V；支持連續采樣、有限點采樣  帶寬100MHz， 通道可任意配置,可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤。

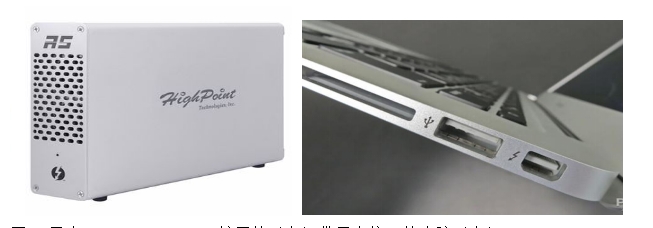

圖2 雷電3 PCIe3.0x16 PCI-E擴展箱（左）帶雷電接口的電腦（右）

操作步驟如下：

安裝PCIE采集卡

連接擴展箱與雷電接口

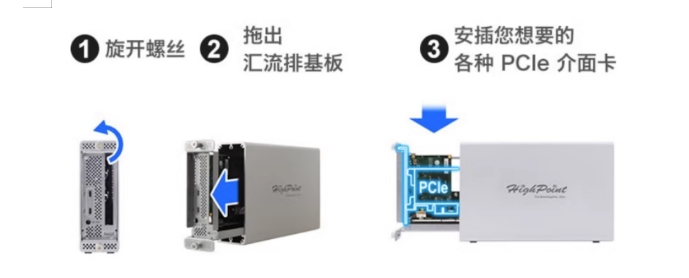

圖3 PCIE擴展箱使用說明

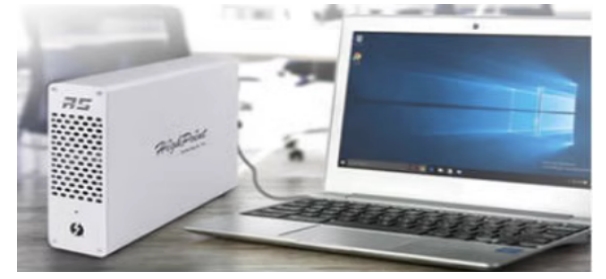

圖4 連接示意圖

這種方案有著搭建簡單，成本低的優勢，但這種方案的穩定性不如PXIe系統的可靠性及穩定性高，因此在實際使用中需根據現場環境選擇合適的方案。
