管道缺陷監測系統應用案例

一. 項目背景

管道缺陷檢測的意義在于保障管道的安全運行，預防事故發生。管道事故通常由腐蝕、外部干擾、材料失效等因素引起，因此需要進行全生命周期的安全監測預警，提高管道檢測的精準度和預警效率。及時對管道進行檢測，準確了解管道的運行狀況，有助于保證管道的可靠安全運行。

某大學設計一套系統來監測管道內部缺陷。采用labview編程。該系統硬件由便攜機（配控制器）、信號發生器、功率放大器、環狀傳感陣列、電荷放大器、數據采集卡構成。采集卡安裝在便攜機內，將環狀傳感陣列安裝在管道需要監測的位置，信號線與采集卡進行連接。

上位機控制整個系統工作，采集數據，通過二次開發，對檢測到的數據進行處理，實現對管道缺陷的高精度定位監測。

二. 解決方案

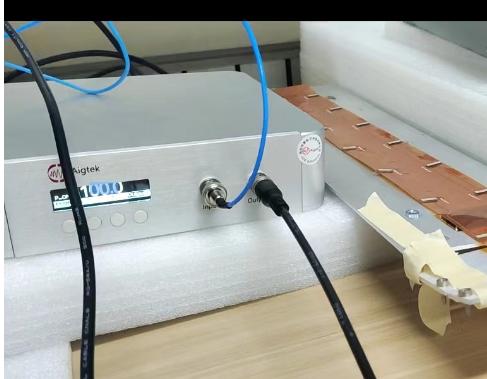

在上位機上設置激勵信號參數并使能板卡，通過PXIe9100信號發生器卡給出激勵信號；激勵信號經過功率器進行放大，傳輸給超聲波超聲波傳感陣列激勵端，通過導線傳給超聲波傳感陣列傳感器端；該信號進行放大后，使用PXIe8586同步采集卡采集，數據傳輸給上位機，并進行分析。

三. 涉及產品

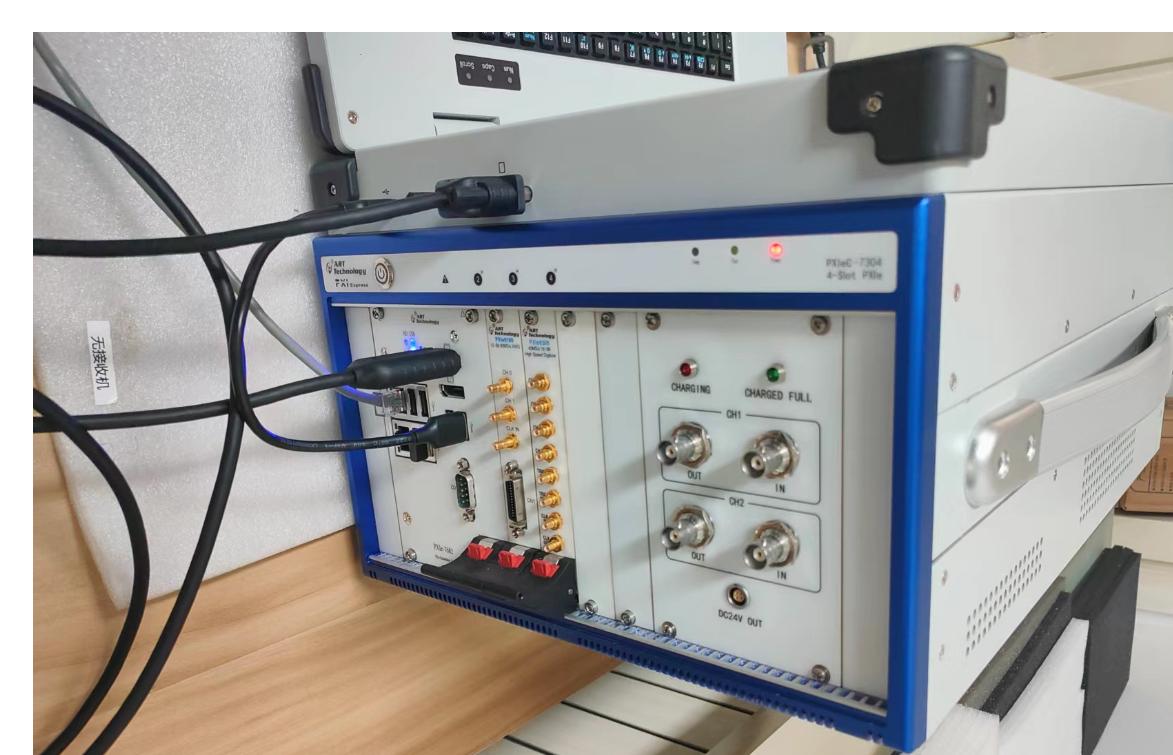

PXIe便攜機PXIeA-39525-D1、示波器卡PXIe8586、信號發生器卡PXIe9100、環狀傳感陣列、功率放大器
