模擬量輸入 | 通道數 | 16通道（RSE、NRSE）、8通道（DIFF） | |
分辨率 | 12bit | ||
存儲器深度 | 4K 點FIFO | ||
采集速率高達 | 250Ksps | ||
外時鐘范圍 | 0~250KHz | ||
校準方式 | 軟件自動校準 | ||
通道掃描方式 | 異步循環掃描 | ||
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | ||
采樣范圍 | ±10V、±5V、±2V、±1V | ||
工作電壓高達 | ±12V | ||
保護電壓 | ±25V | ||
觸發方式 | 開始觸發、參考觸發、暫停觸發 | ||
觸發類型 | 模擬邊沿、模擬窗、數字邊沿 | ||
耦合方式 | 直流耦合 | ||
輸入阻抗 | 1GΩ | ||
模擬量輸出 | 通道數 | 2路 | |
分辨率 | 14bit | ||
采樣范圍 | ±10V | ||
采集速率高達 | 100Ksps | ||
通道輸出模式 | 同步輸出 | ||
存儲器深度 | 4K字（點）FIFO存儲器 | ||
校準方式 | 軟件自動校準 | ||
生成模式 | 單點（按需）生成、有限點生成、連續生成 | ||
觸發方式 | 開始觸發、暫停觸發 | ||
觸發類型 | 數字邊沿 | ||
數字量 | 通道數 | 16 Line | Port0：8 Line |
Port1：8 Line，復用PFI0~7 | |||
電氣標準 | TTL兼容 | ||
配置方式 | 程控I/O方向與狀態 | ||
默認上電狀態 | 用戶可配置 | ||
輸入輸出邏輯電平 | 高電平：高達5V，低至3V 低電平：高達0.8V，低至0V | ||
單通道驅動能力高達 | -20mA @ Source電流 25mA @Sink電流 | ||
CTR計數器 | 通道數 | 2路多功能計數器 | |
計數器位數 | 32位 | ||
計數器功能 | CI：邊沿計數、頻率測量、周期測量、 半周期測量、脈沖測量、脈寬測量、 雙邊沿間隔測量、位置測量 (基于增量式編碼器) | ||
CO：脈沖輸出 | |||
計數器源 | PFI0~PFI7 | ||
輸入頻率高達 | 5MHz | ||
電平脈寬低至 | 100nS | ||
電氣標準 | TTL電平 | ||
采樣方式 | CI：按需單點采樣 | ||
CO：單點（按需）生成、有限點生成、連續生成 | |||
1、與LabVIEW無縫連接，提供圖形化API函數。
2、類似DMA的USB Stream傳輸技術，傳輸效率更高，實時性更強。

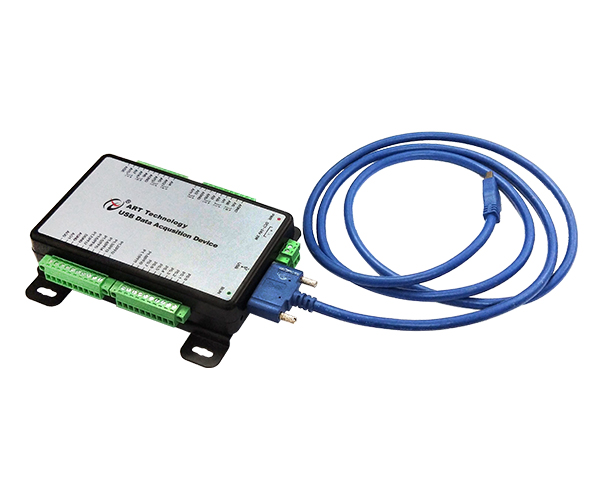

3、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
4、低功耗，支持USB總線供電與7~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
