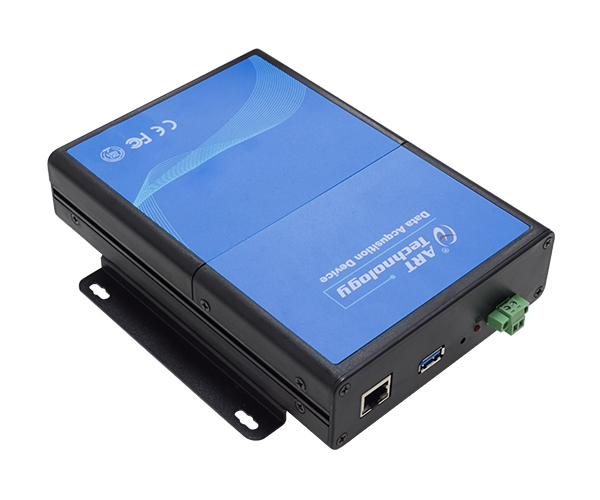

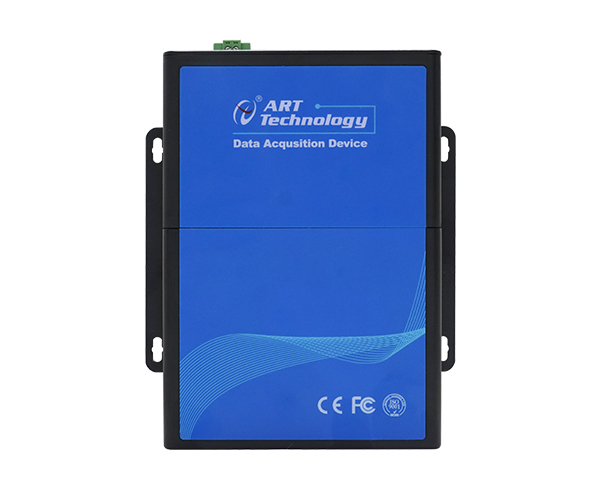

USB5630/1/2/3多功能采集卡
產品簡介：USB或以太網口總線，64路模擬量單端輸入或32路差分輸入，4路模擬量輸出，8路數字量輸入輸出，16路PFI，2路32位多功能計數器
產品附件：
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
| 參數 | USB5630 | USB5631 | USB5632 | USB5633 | |
| 總線類型 | USB2.0或以太網 | ||||
| Al | 分辨率 | 16bit | 16bit | 16bit | 16bit |
| 采樣速率 | 500Ksps | 500Ksps | 250Ksps | 250Ksps | |
| 通道數 | 64路單端/32路差分 | 32路單端/16路差分 | 64路單端/32路差分 | 32路單端/16路差分 | |
| AO | 分辨率 | 16bit | 16bit | 16bit | 16bit |
| 采樣速率 | 1Msps | 1Msps | 1Msps | 1Msps | |
| 通道數 | 4路 | 2路 | 4路 | 2路 | |
| CTR | 通道數 | 2路 | 1路 | 2路 | 1路 |
| DIO | 通道數 | 24路 | 16路 | 24路 | 16路 |

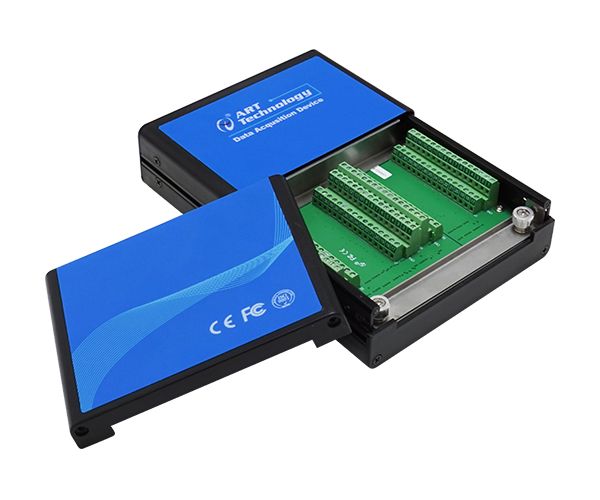

| 端子板 | -D型 | 采集卡自帶端子板 | 采集卡自帶端子板 | 采集卡自帶端子板 | 采集卡自帶端子板 |
| -V型 | 默認送68芯插頭 選配A68X2D-II | 配件選配A68D-VHDCI | 默認送68芯插頭 選配A68X2D-II | 默認送68芯插頭 選配A68D-VHDCI | |
各型號通用參數 | 詳情 | |
| AD模擬量輸入 | 輸入量程 | ±10V、±5V、±2.5V、0～10V 、0～5V |
采樣方式 | 異步采樣 | |
校準方式 | 軟件自動校準 | |
| 存儲器深度 | 8K字（點）FIFO存儲器 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
程控增益 | 1倍、2倍、4倍、8倍 | |
時鐘源 | 內時鐘、外時鐘 | |
| DA模擬量輸出 | 采樣方式 | 同步輸出 |
輸出量程 | 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V | |
| 存儲器深度 | 8K字（點）FIFO存儲器 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
數字量輸入輸出/PFI | 通道數 | 共24路；8路DIO（P0.<0..7>）， 16路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
電氣標準 | TTL兼容 | |
方向控制 | 可獨立配置為輸入或輸出 | |
單通道驅動能力 | 24mA | |
計數器 | 通道數 | 2路 |
分辨率 | 32 bits | |
時鐘輸入頻率 | 高達2MHz | |
電氣標準 | CMOS兼容 | |
