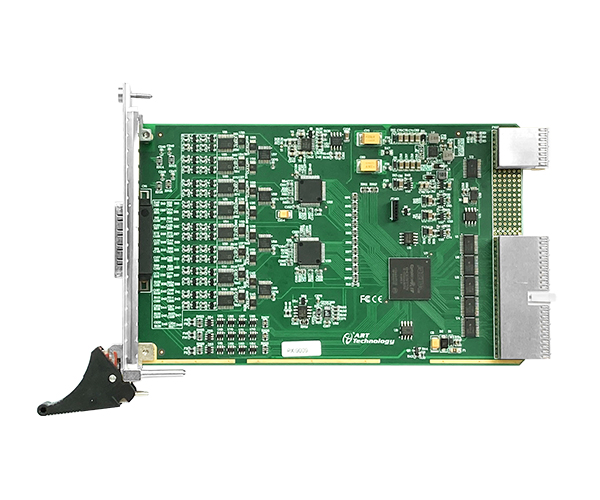

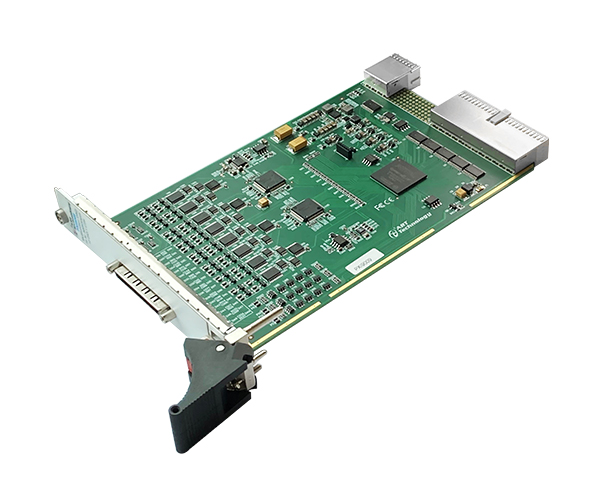

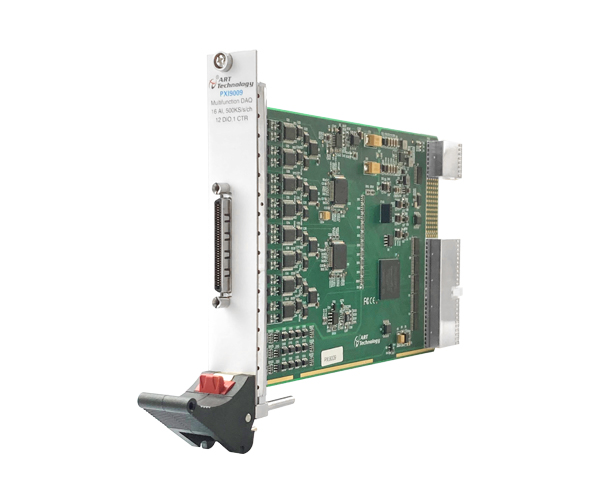

PXI9009/9009A/9009B數據采集卡
產品簡介：16路差分模擬量輸入通道，16bit ADC分辨率；8路數字I/O，4路可編程I/O及1通道多功能計數器
產品附件：68芯SCSI 即：A68D
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 16位（Bit） | |
輸入通道 | 16路差分 | ||
輸入量程 | ±10V、±5V、±2.5V、±1.25V | ||
采樣速率 | 500KS/s | ||
校準方式 | 軟件自動校準 | ||
采樣方式 | 同步采樣 | ||
采樣模式 | 按需單點采集、有限點采集、連續采集 | ||
增益誤差 | ±0.3‰ Max @ FSR | ||
偏移誤差 | ±3LSB Max | ||
存儲器深度 | 8K點FIFO | ||
支持多卡同步 | |||
CTR計數器 | 通道數 | 1路多功能計數器 | |
計數器位數 | 32位 | ||
電氣標準 | TTL電平 | ||
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器) | ||
CO：脈沖輸出 | |||
計數器源 | PFI0~PFI3 | ||
輸入頻率高達 | 5MHz | ||
電平脈寬低至 | 100nS | ||
采樣方式 | CI：按需單點采樣 | ||
CO：?jiǎn)吸c(diǎn)（按需）生成、有限點生成、連續生成 | |||
DI/O | 通道數 | 12line | Port0：8 Line |
Port1：4 Line，復用PFI0~3 | |||
配置方式 | 程控I/O方向與狀態 | ||
輸入范圍高達 | 0V～5V | ||
電氣標準 | TTL兼容 | ||
采樣方式 | 按需單點采樣 | ||
輸入速率 | 10MHz | ||
輸入阻抗 | 1MΩ | ||
輸出速率 | 10MHz | ||
單通道驅動 能力高達 | -20mA @Source電流 | ||
