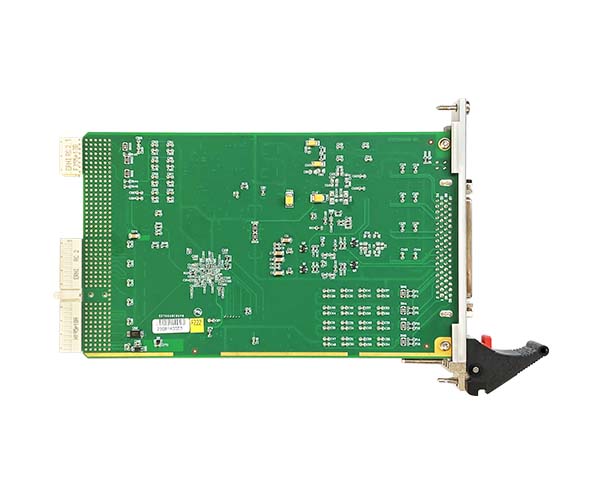

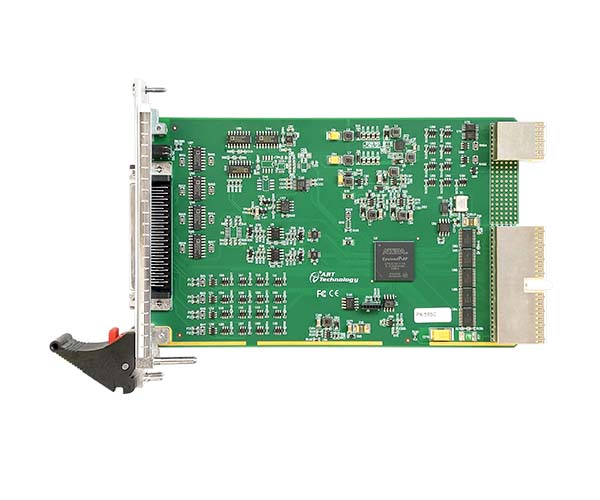

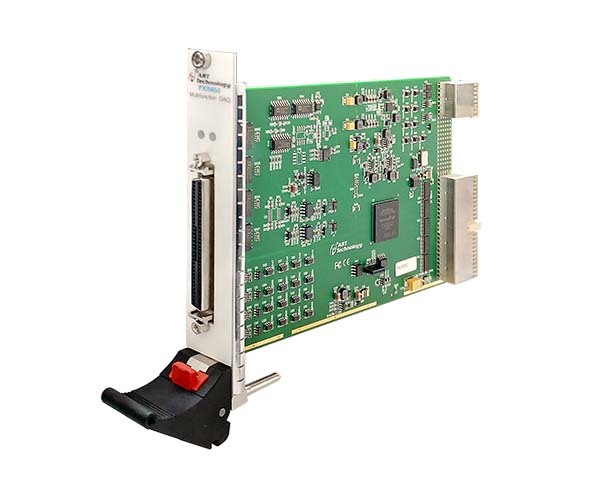

PXI5650/5651/5652/5653采集卡
產品簡介：500/250Ksps， 12位，32/16路異步模擬量輸入；100Ksps，12位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器
產品附件：68芯SCSI 即：A68D
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
AI模擬量輸入 | ADC分辨率 | 12位（Bit） |
輸入通道 | 單端32路/差分16路異步采集（PXI5650/ PXI5652）； 單端16路/差分8路異步采集（PXI5651/ PXI5653） | |
輸入量程 | ±10V、±5V、±2V、±1V | |
采樣率 | 500KS/s（PXI5650/ PXI5651）； 250KS/s（PXI5652/ PXI5653） | |
采樣模式 | 按需單點采集、連續采集、有限點采集 | |
存儲器深度 | 16K點FIFO | |
AD觸發源 | AD首通道觸發、模擬量觸發、數字量觸發 | |
AO模擬量輸出 | 輸出通道 | 4路同步輸出（PXI5650）； 2路同步輸出（PXI5651）； 0路同步輸出（PXI5652/ PXI5653） |
DAC分辨率 | 12位（Bit） | |
采集速率 | 100KS/s | |
量程 | ±10V | |
存儲器深度 | 16K點FIFO | |
CTR計數器 | 通道數 | 1路32位多功能計數器 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
DI/O | 通道數 | 共16路： 8路DIO（P0.<0...7>）， 8路PFI（PFI<0...7>/P1） |
DIO存儲器深度 | 2K點FIFO | |
配置方式 | 程控I/O方向與狀態 | |
軟件自動校準 | ||
支持多卡同步 | ||
