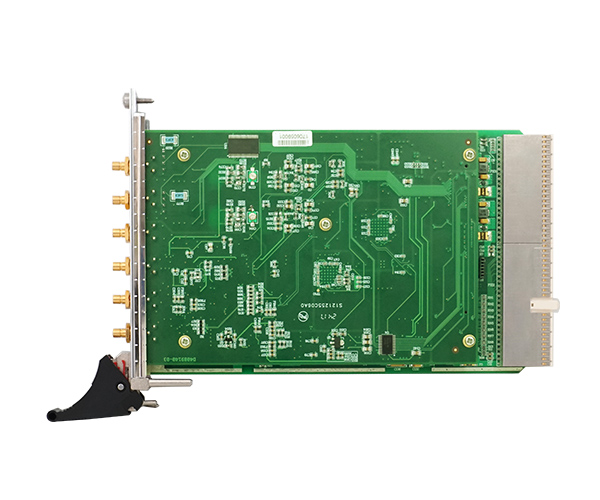

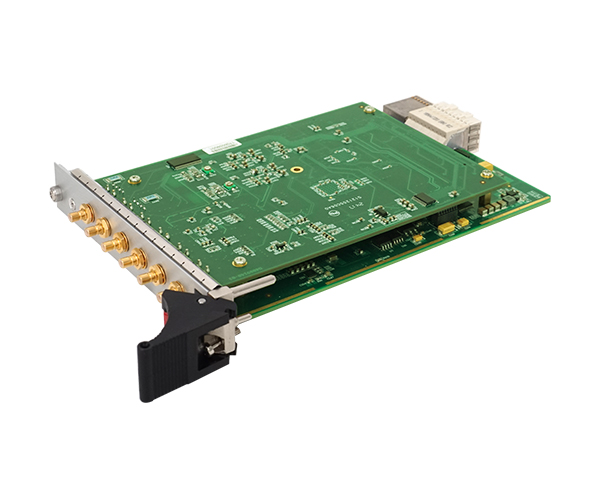

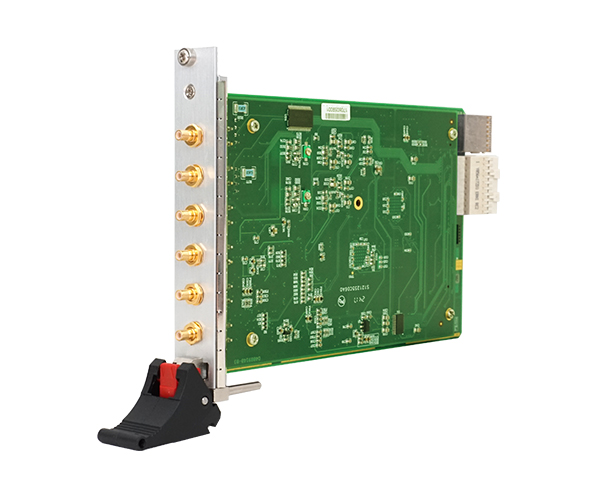

PXI8912/8914/8916同步采集卡
產品簡介：2路單端模擬量輸入，12位（PXI8912） 、14位（PXI8914）ADC采樣精度，轉換速率為250MS/s。
產品附件：SMB母頭轉BNC公頭*50cm*6
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 12位（Bit）（PXI8912） 位（Bit）（PXI8914） | |
輸入通道 | 2路單端 | ||
輸入量程 | ±5V、±1V | ||
采樣率 | 250Msps | ||
采樣方式 | 同步采樣 | ||
| 存儲器深度 | 板載2GB 內存 | ||
校準方式 | 軟件自動校準 | ||
耦合方式 | 直流耦合、交流耦合 | ||
觸發源 | 軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步） | ||
ATR輸入源 | 從AI0~AI1的任一通道輸入 | ||
觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | |
DTR輸入范圍 | 標準TTL電平 | ||
輸入阻抗 | 1MΩ、50Ω | ||
帶寬 | 100MHz | ||
時鐘源 | 板載時鐘、外部10M、PXICLK_10M、PXIECLK_100M 外時鐘 | ||
外時鐘輸入范圍 | 40MHz~250MHz，幅值為2Vpp~5Vpp | ||
