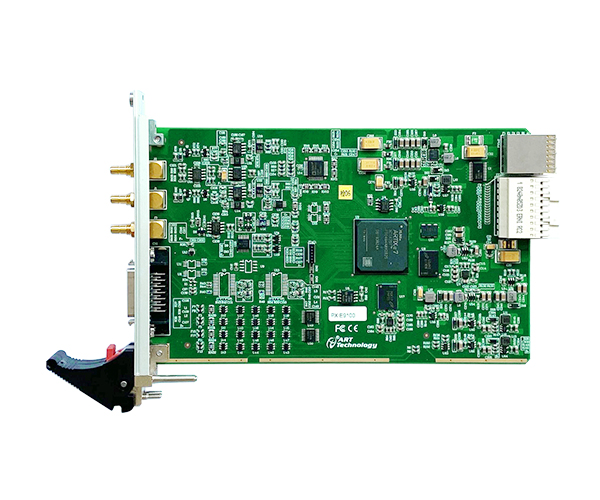

PXIe9101信號發生器卡
產品簡介：2通道12bit可同步模擬量輸出，點頻率高達125MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。
產品附件：
- 產品詳情
- 相關產品
AO模擬量輸出 | 通道數量 | 2路 | ||
連接器 | SMB | |||
點頻率 | 125MHz | |||
分辨率 | 12bit | |||
存儲器深度 | 每通道128M點FIFO存儲器 | |||
校準方式 | 軟件功能校準 | |||
輸出誤差 | ±0.1% Max @ FSR | |||
輸出耦合方式 | 直流耦合 | |||
通道輸出模式 | 可軟件配置同步輸出 | |||
觸發源 | 軟件強制觸發、數字觸發、模擬觸發 | |||
時鐘源選擇 | 內時鐘和外時鐘軟件可選 | |||
電壓輸出方式 | 保護電壓 | ±12V | ||
輸出阻抗 | 50Ω | |||
壓擺率 | 300V/us | |||
上升/下降時間 | 40ns（典型值） | |||
*大輸出電壓 | 幅度范圍 | 負載 | *大值(V) | |
±5V | 50Ω | ±2.5V | ||
高阻抗 | ±5V | |||
±10V | 50Ω | ±5V | ||
高阻抗 | ±10V | |||
數字量輸入輸出 | 通道數 | 共16路： P0.<0..7>， P1.<0..7> | ||
電氣標準 | TTL兼容 | |||
配置方式 | 程控I/O方向與狀態 | |||
采樣方式 | 按需單點采樣 | |||
