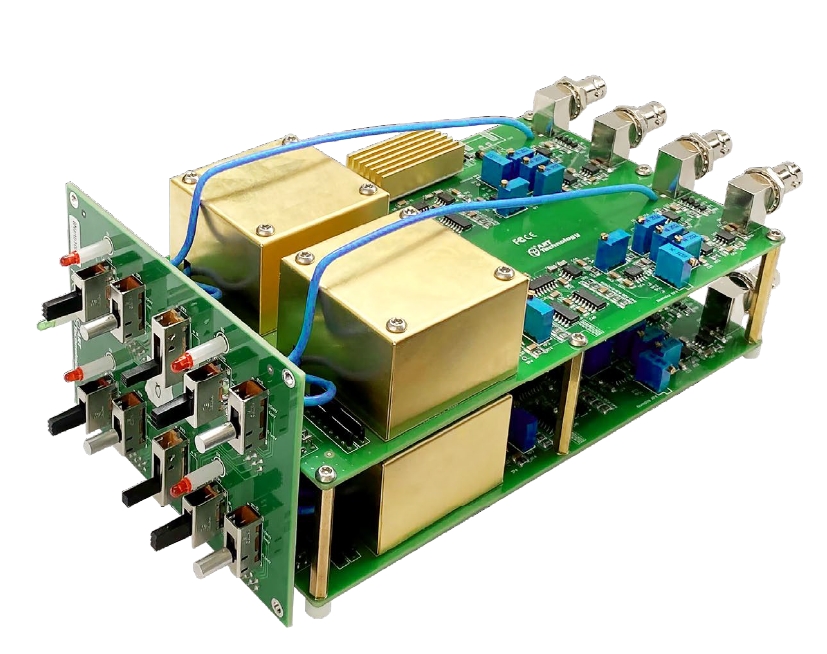

BNartb1004
產品簡介：BNartb1004是西安阿爾泰科技電荷放大器類產品。
主要技術指標如下：
- 通道數：4路
- 輸入信號類型：電壓/電荷（撥碼開關切換選擇，默認電荷檔位）
- *大輸入電荷量：±10^6 pC
- 電荷轉換靈敏度：1mV/pC（源電容1nF）
- *大輸出幅度：±10Vp
- *大輸出電流：±10mA
- *大負載阻抗：2kΩ
- 輸出增益檔位：0.1mV/Unit，1mV/Unit，10mV/Unit三檔可調
適用于振動測試、沖擊測量、聲學分析、模態分析等場景應用。
產品附件：
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
| 通道 | ||
| 通道數 | 4路 | |
| 輸入特性 | ||
| 輸入信號類型 | 電壓/電荷（撥碼開關切換選擇，默認電荷檔位） | |
| *大輸入電荷量 | ±10^6 pC | |
| 電荷轉換靈敏度 | 1mV/pC（源電容1nF） | |
| 輸出特性 | ||
| *大輸出幅度 | ±10Vp | |
| *大輸出電流 | ±10mA | |
| *大負載阻抗 | 2kΩ | |
| 輸出增益檔位 | 0.1mV/Unit，1mV/Unit，10mV/Unit三檔可調 | |
| 準確度 | 對于0.1mV/Unit，1mV/Unit，10mV/Unit三檔，當輸入電纜等效電容分別＜10nF，68nF，22nF時，1kHz基準條件＜±2% | |
| 諧波失真度 | 頻率＜30kHz，電容性負載<47nF，滿幅輸出時<1% | |
| 噪聲 | <60mV（*高增益檔折合至輸入端） | |
| 過載指示 | 輸出峰值超過±11Vp時發光二極管亮 | |
| 濾波器及頻率響應 | ||
| 下限頻率（Hz） | 不濾、0.1、1、10、100，共5檔 | |
| 允許偏差 | 0.3Hz時-3dB±1.5dB | |
| 1、3、10、30、100Hz時-3dB±1dB | ||
| 衰減斜率 | -6dB/cot | |
| 低通濾波器（LPF） | ||
| 上限頻率（kHz） | 1、3、10、30、不濾，共5 檔 | |
| 允許偏差 | -3dB±1dB | |
| 衰減斜率 | -12dB/oct | |
